Celý systém od fa Jeremias.

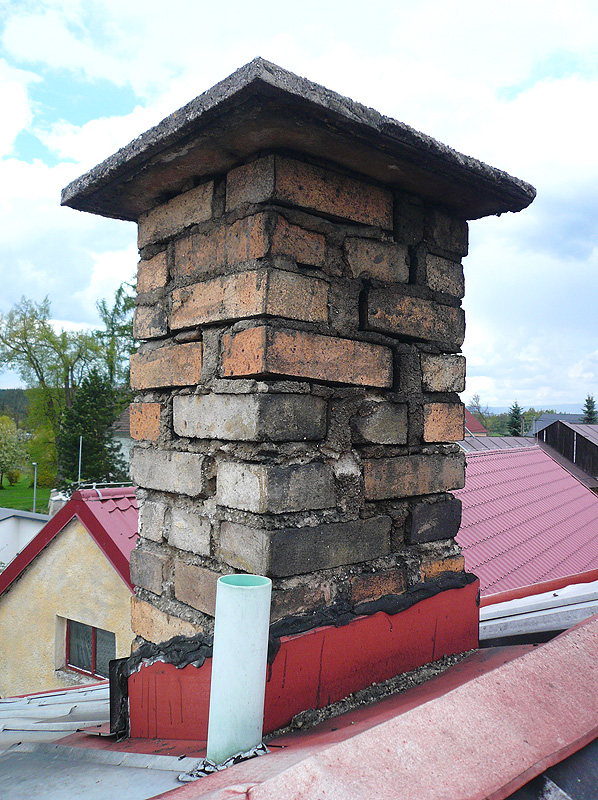

- Původní stav komínového tělesa. Stav havarijní, nutná rekonstrukce. K jeho rozebrání nebylo potřeba jediného nářadí. Do komínu v takovém stavu není možné napojit nový, moderní spotřebič s vysokou teplotou spalin. Tomu musí předcházet jeho nové vyzdění, vyfrézování a následné vyvložkování.

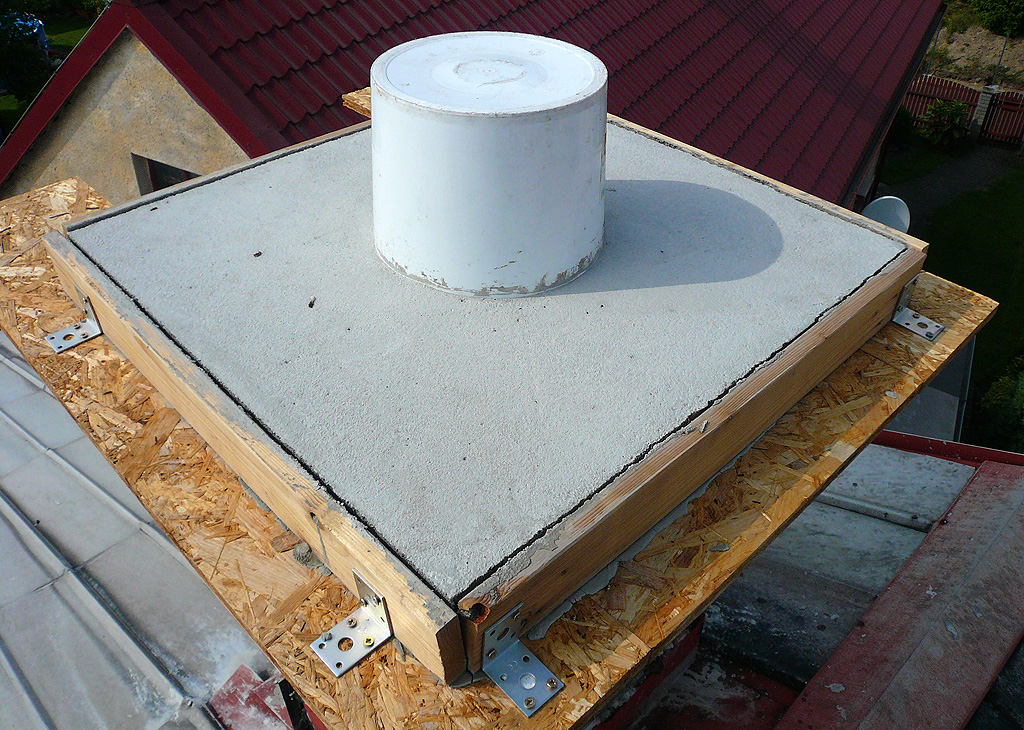

- Po jeho novém vyzdění nesmí na ústí komínu chybět dobře zhotovená komínová hlava s okapničkou.
- Po odbednění.

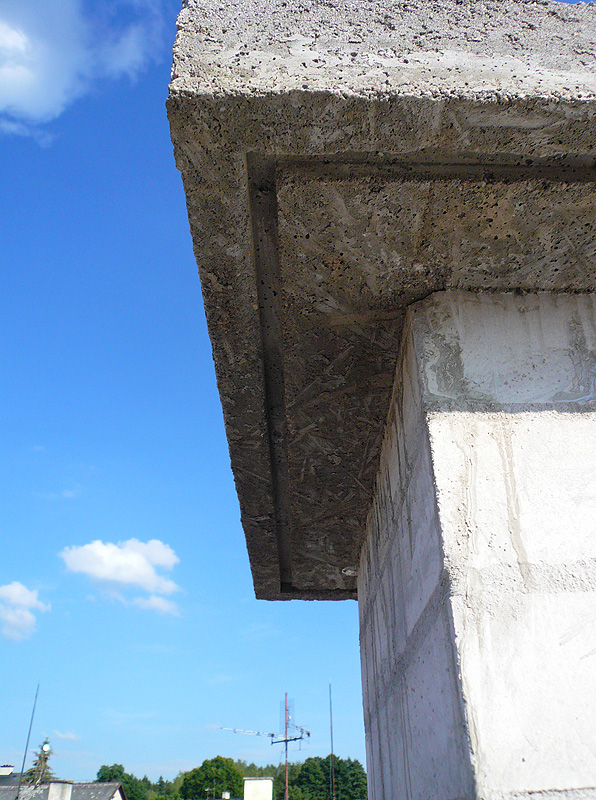

- Boční pohled. Na spodní straně komínové hlavy je dobře viditelná okapnička. Tloušťka betonové hlavy 70mm, přesah přes komínový plášť 100mm. Uvnitř zesílená výztuží (kari síť 6mm).
- Detail na okapničku.
- Správné utěsnění komínového pláště a původního oplechování pomocí střešního tmelu.
- Osazení frézovací hlavy na nově vyzděný komín.

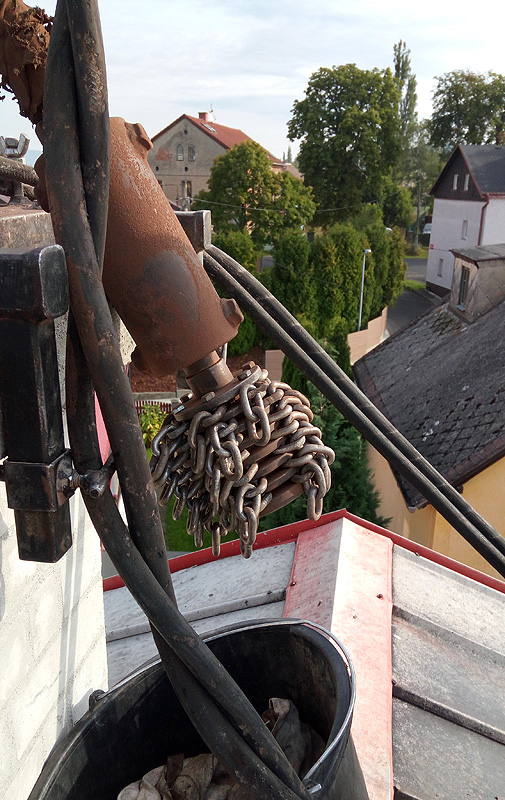

- Detail frézovací hlavy.
- Vedení frézy v komínovém průduchu.

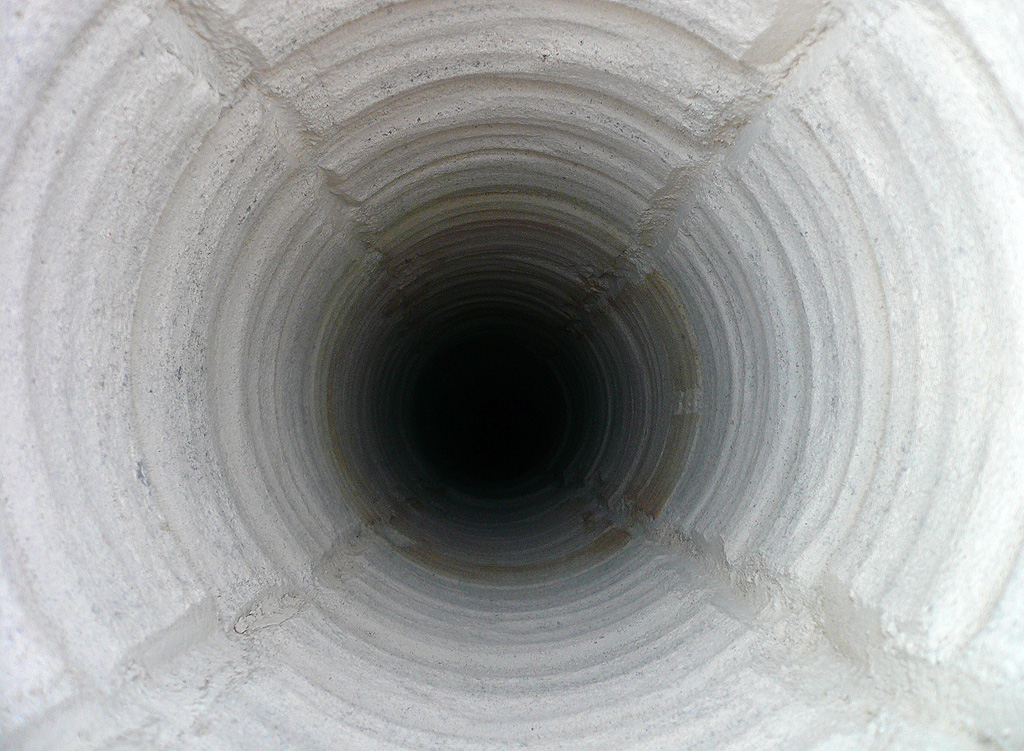

- Vyfrézování. Průměr 220-230mm je dostatečný pro vložení pevné vložky DN 180mm.

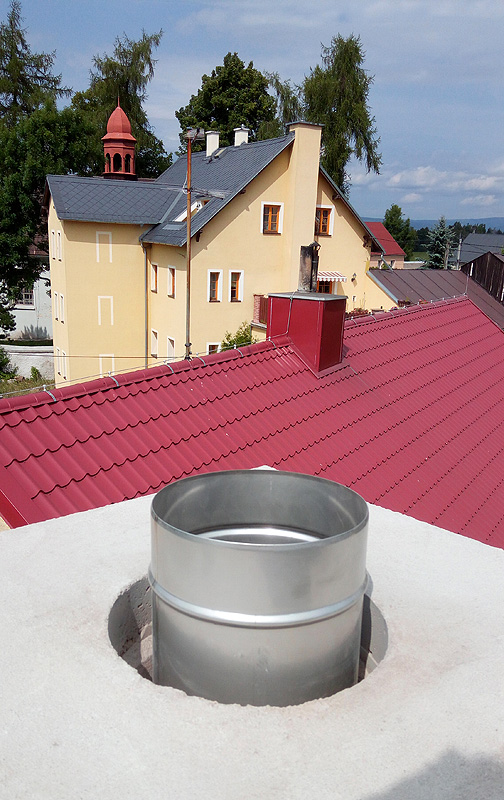

- Vložka je v komíně.
- Krycí límec.

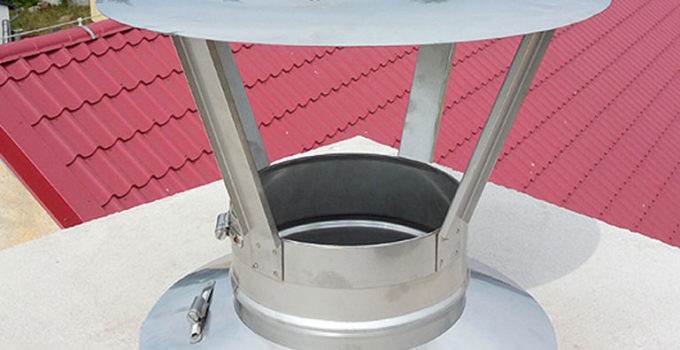

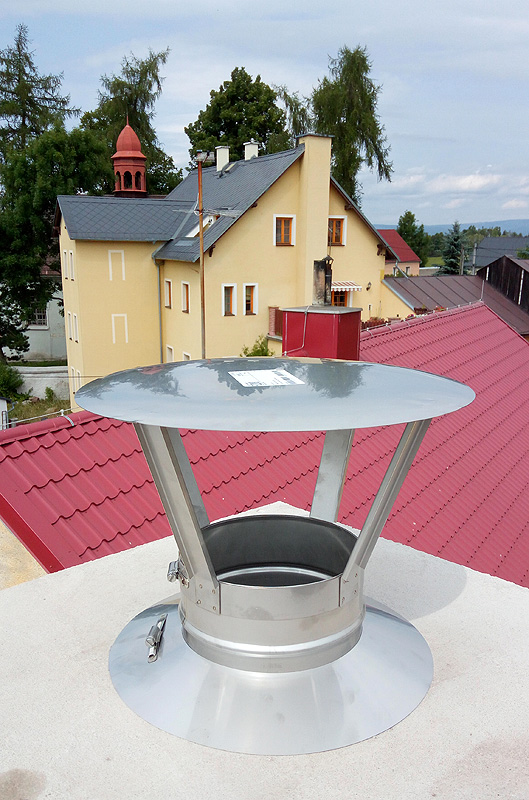

- Finální podoba vč. protidešťové zábrany v podobě stříšky.
Původní stav komínového tělesa. Stav havarijní, nutná rekonstrukce. K jeho rozebrání nebylo potřeba jediného nářadí. Do komínu v takovém stavu není možné napojit nový, moderní spotřebič s vysokou teplotou spalin. Tomu musí předcházet jeho nové vyzdění, vyfrézování a následné vyvložkování.

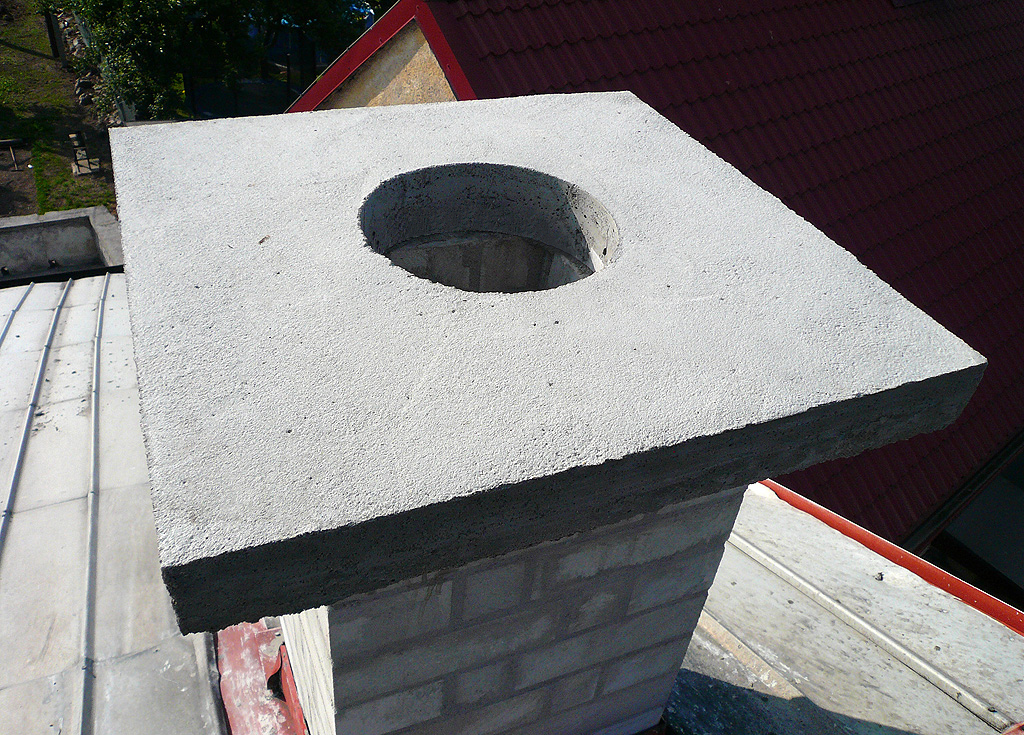

Po jeho novém vyzdění nesmí na ústí komínu chybět dobře zhotovená komínová hlava s okapničkou.

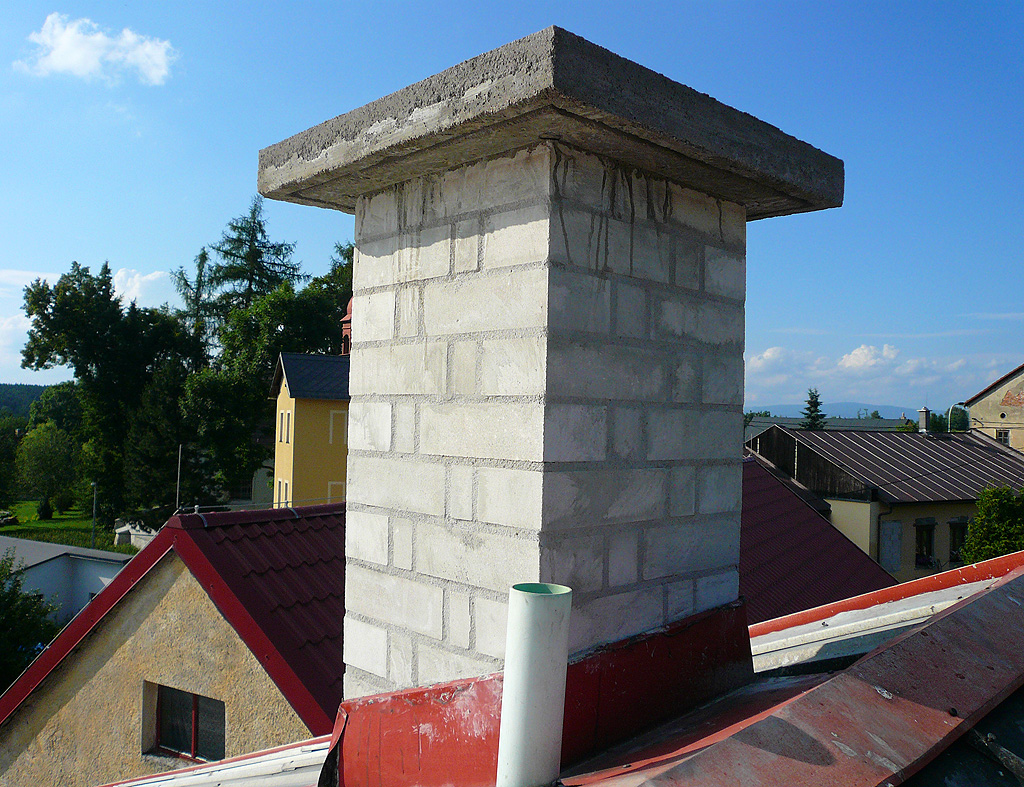

Po odbednění.
Boční pohled. Na spodní straně komínové hlavy je dobře viditelná okapnička. Tloušťka betonové hlavy 70mm, přesah přes komínový plášť 100mm. Uvnitř zesílená výztuží (kari síť 6mm).
Detail na okapničku.

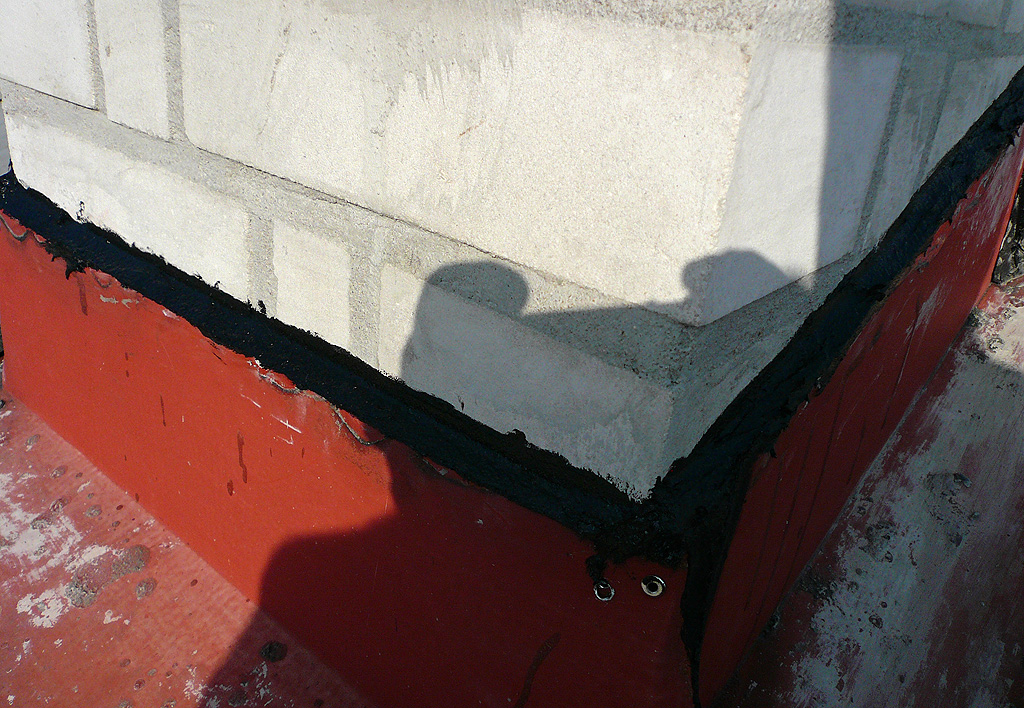

Správné utěsnění komínového pláště a původního oplechování pomocí střešního tmelu.

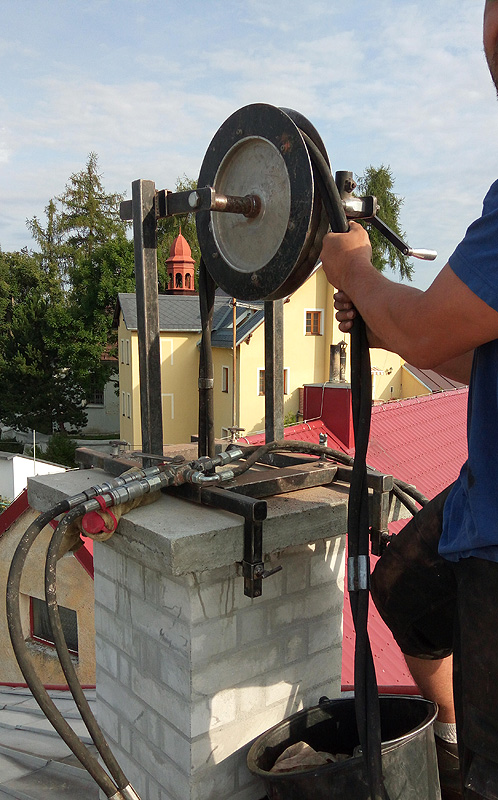

Osazení frézovací hlavy na nově vyzděný komín.

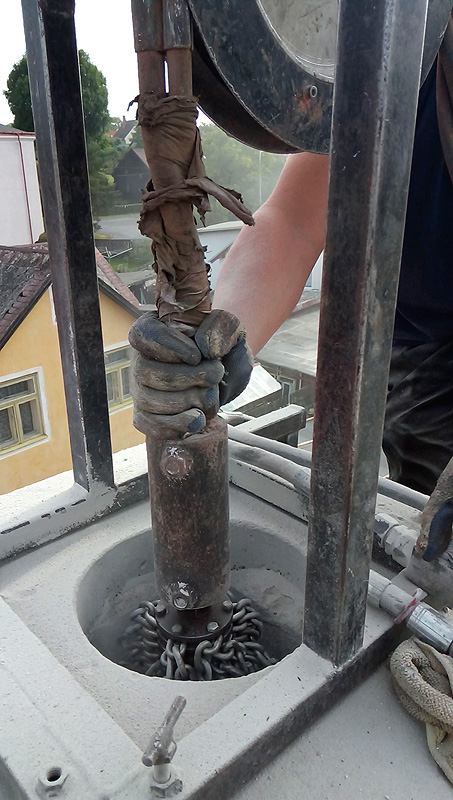

Detail frézovací hlavy.
Vedení frézy v komínovém průduchu.
Vyfrézování. Průměr 220-230mm je dostatečný pro vložení pevné vložky DN 180mm.
Vložka je v komíně.

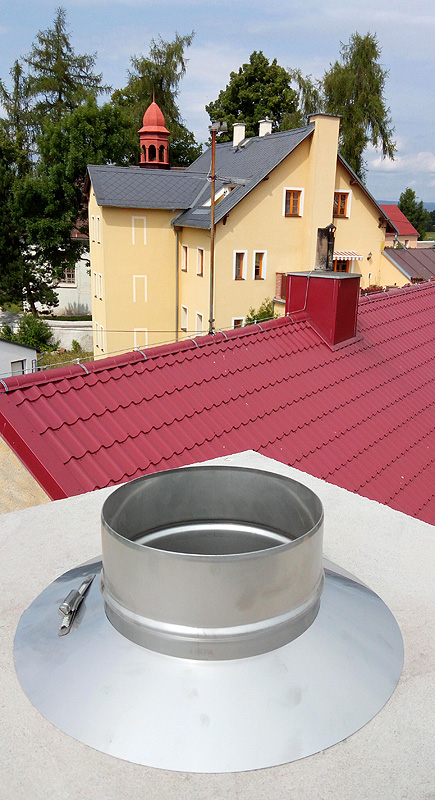

Krycí límec.
Finální podoba vč. protidešťové zábrany v podobě stříšky.
